[基本情報]

• 一般的に、プラグインパワーの電源供給は、φ3.5�o端子でのみ使用されます。

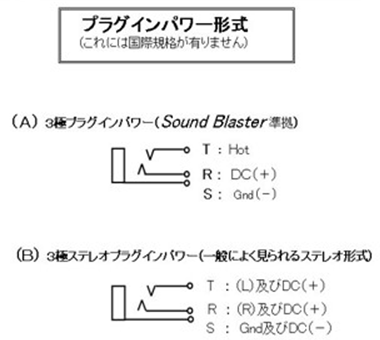

• プラグインパワーには下記2種類の設定があり、本製品の仕様は下記Bの3極ステレオタイプに該当します。

• AT-MA2の回路図はコチラで確認できます。※リンク先社外秘！

[回答内容]

プラグインパワーはφ6.3�oでは使用しませんが、本製品ではφ3.5/φ6.3どちらにもプラグインパワーを設定できます。

本製品のプラグインパワーは3極ステレオタイプの仕様であり、ピンアサインは下記のとおりです。

​

T：（L）、DC（＋）

R：（R）、DC（−）

S：　Gnd、DC（−）

​

3極モノラルのマイクロホンを接続する場合は、L側がマイク入力になります。

このとき、本製品の電源スイッチを「ON MONO」にするとライン出力のLRに同じ音声が出力され、「ON ST」にするとライン出力のL側だけに音声が出力されます。

​

※プラグインパワーを設定した場合にダイナミックマイクロホンを接続すると、故障の原因になります。

※プラグインパワーは3極プラグに対応しています。

2極プラグでは動作しませんので、2極の場合はダイナミックマイクロホンを使用してください。

​

[情報提供者]

CS推進：鈴木憲一さん_20211105
